Описание

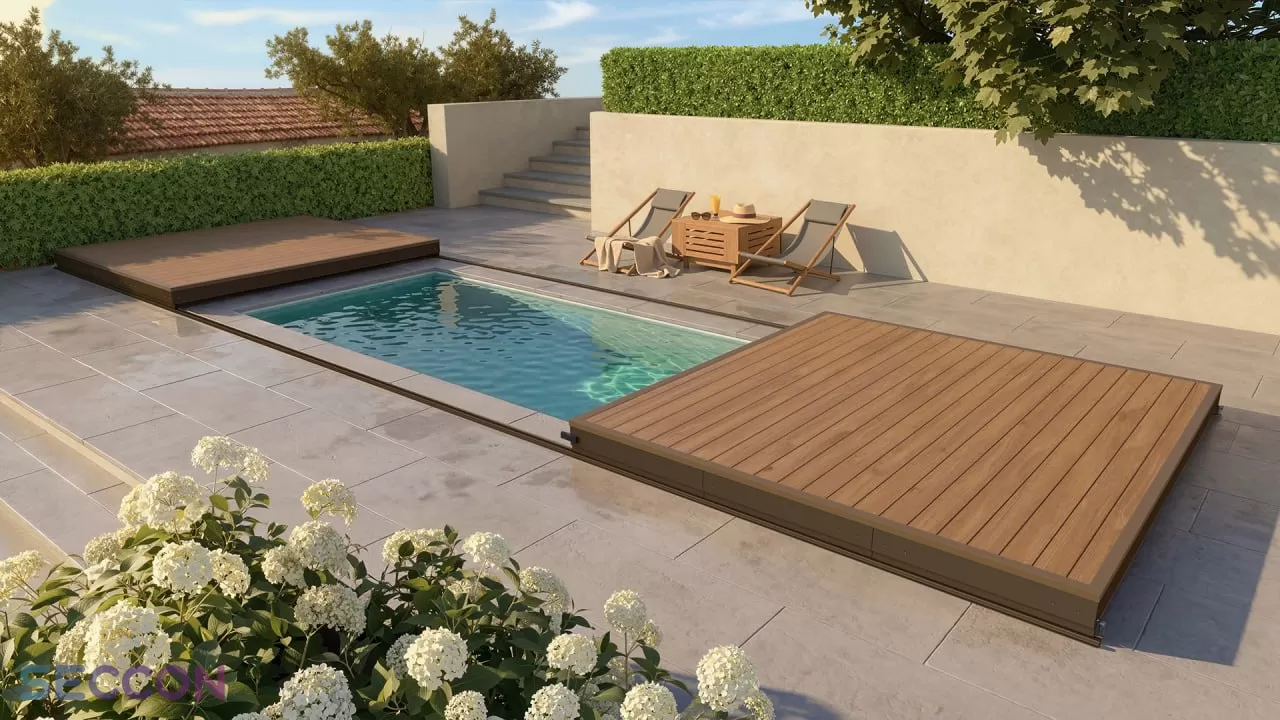

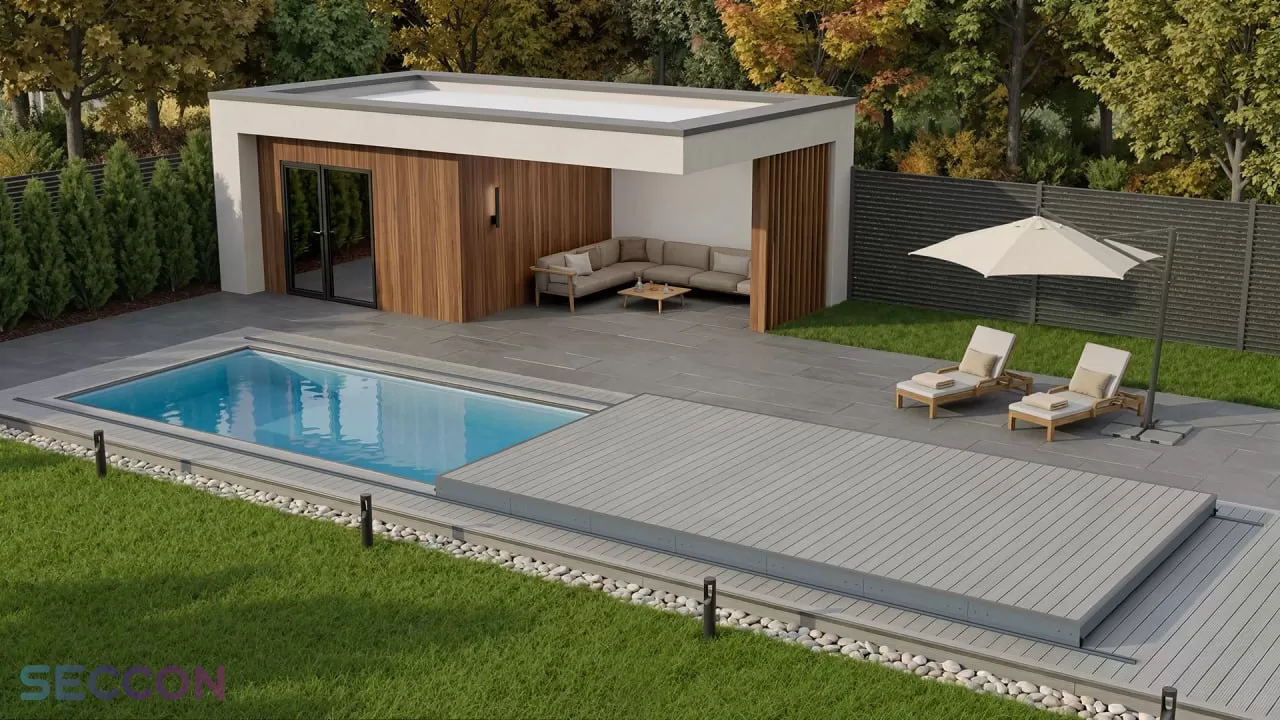

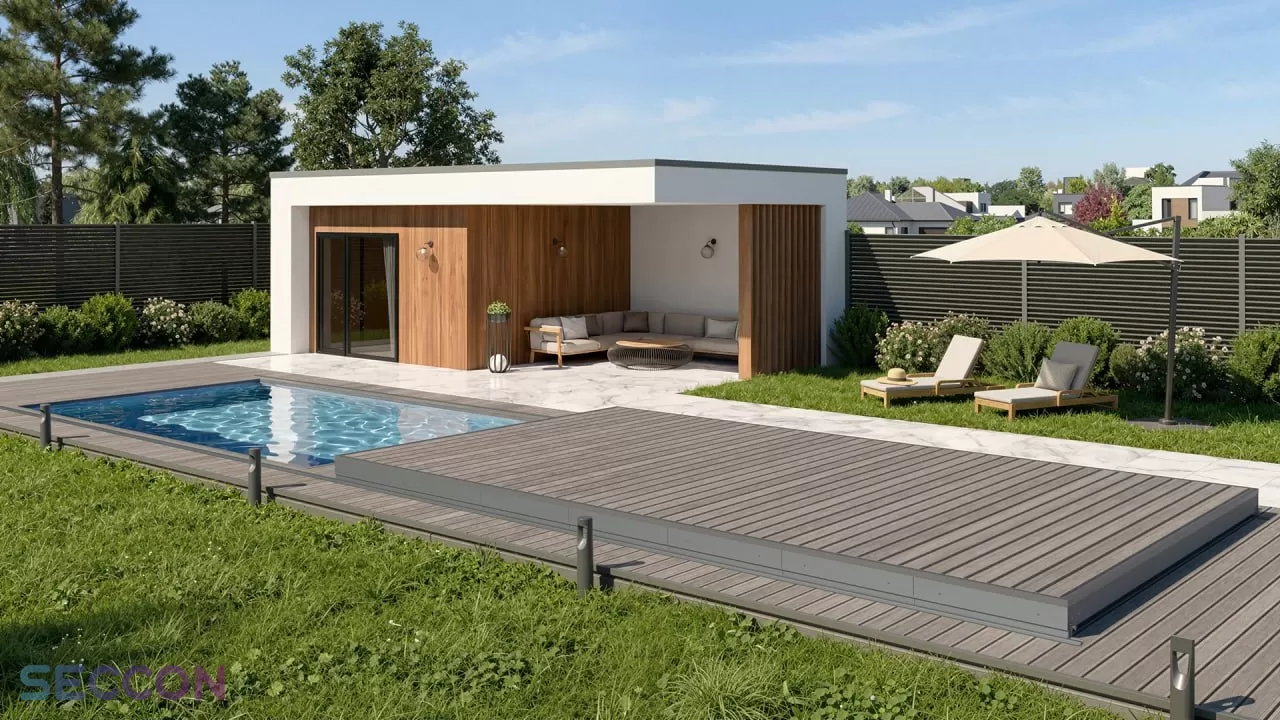

Откатная (раздвижная) алюминиевая терраса «Терра» шириной 4,5 метра предназначена для закрытия чаши бассейна и создания безопасной и удобной зоны вокруг него. Конструкция сочетает функции защитного покрытия и полноценной террасы для отдыха и размещения мебели.
Назначение террасы над бассейном
Раздвижная терраса помогает обеспечить безопасность, защитить воду от загрязнений и рационально использовать пространство участка.
- Закрывает бассейн во время простоя;
- Позволяет использовать площадь над бассейном как террасу;
- Снижает риск случайного падения детей и животных в воду;
- Помогает уменьшить теплопотери и расходы на подогрев и обслуживание воды;
- Конструкция откатной террасы.

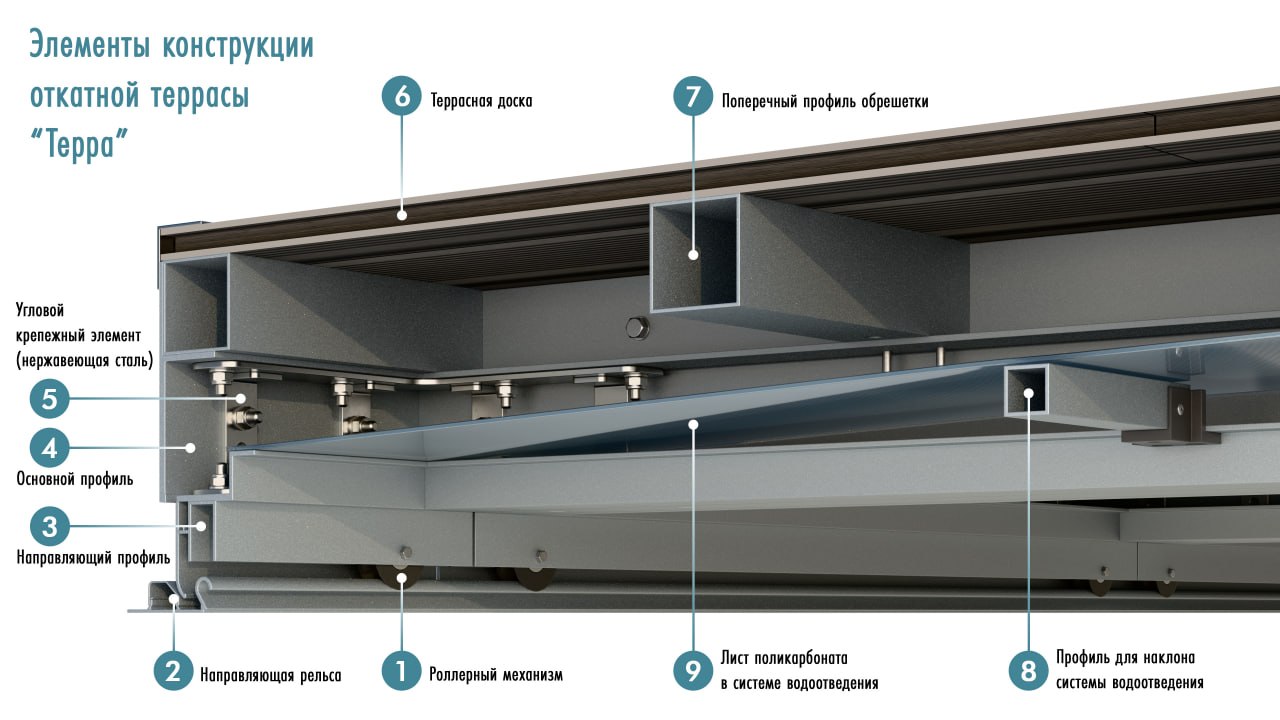

Основные элементы конструкции террасы «Терра»
Перемещение террасы осуществляется при помощи системы роликов (1), количество которых рассчитывается в зависимости от числа модулей (сегментов). Каждый ролик изготовлен из прочного полиамида и оснащён двумя подшипниками из нержавеющей стали. Ролики скрыты внутри специального алюминиевого профиля (3).
Терраса движется по алюминиевым направляющим рельсам с декоративными накладками, закрывающими крепёжные элементы (2).
Основой конструкции служит специально разработанный несущий алюминиевый профиль (4) с системой отвода воды. Он обеспечивает необходимую жёсткость и надёжность всей конструкции.
Угловые соединения профиля выполнены с использованием прочных цельных креплений из нержавеющей стали (5).
На несущем профиле размещены алюминиевые поперечные лаги обрешётки (7) с нужным шагом для монтажа террасной доски (6).
Внутри каждой секции установлен лист поликарбоната (9) с необходимым уклоном, который создаётся алюминиевой трубкой (8). Такая конструкция обеспечивает отведение воды и конденсата в специальные каналы основного профиля, а также повышает теплоизоляцию.
Все профили для террасы производятся по собственным чертежам на заводе «Alutech» и имеют полимерное покрытие в трёх цветовых вариантах. Соединительные элементы и крепёж изготовлены из нержавеющей стали.
Алюминиевый каркас и раздвижной механизм
Каркас выполнен из алюминиевого профиля, устойчивого к влаге, коррозии и перепадам температур. Материал обеспечивает прочность конструкции при сравнительно небольшом весе.
- Секции перемещаются по направляющим при помощи роликового механизма;
- Возможен полный или частичный доступ к бассейну;
- Модульная конструкция упрощает транспортировку и монтаж даже на участках с ограниченным подъездом.
Заводское изготовление и крепёж
Терраса изготавливается в заводских условиях с контролем геометрии и качества соединений. На объект поставляются уже готовые модули, что сокращает объём монтажных работ.
Сборка выполняется на болтовых соединениях без применения сварки.
Используется нержавеющий крепёж, устойчивый к влаге и реагентам для бассейна.

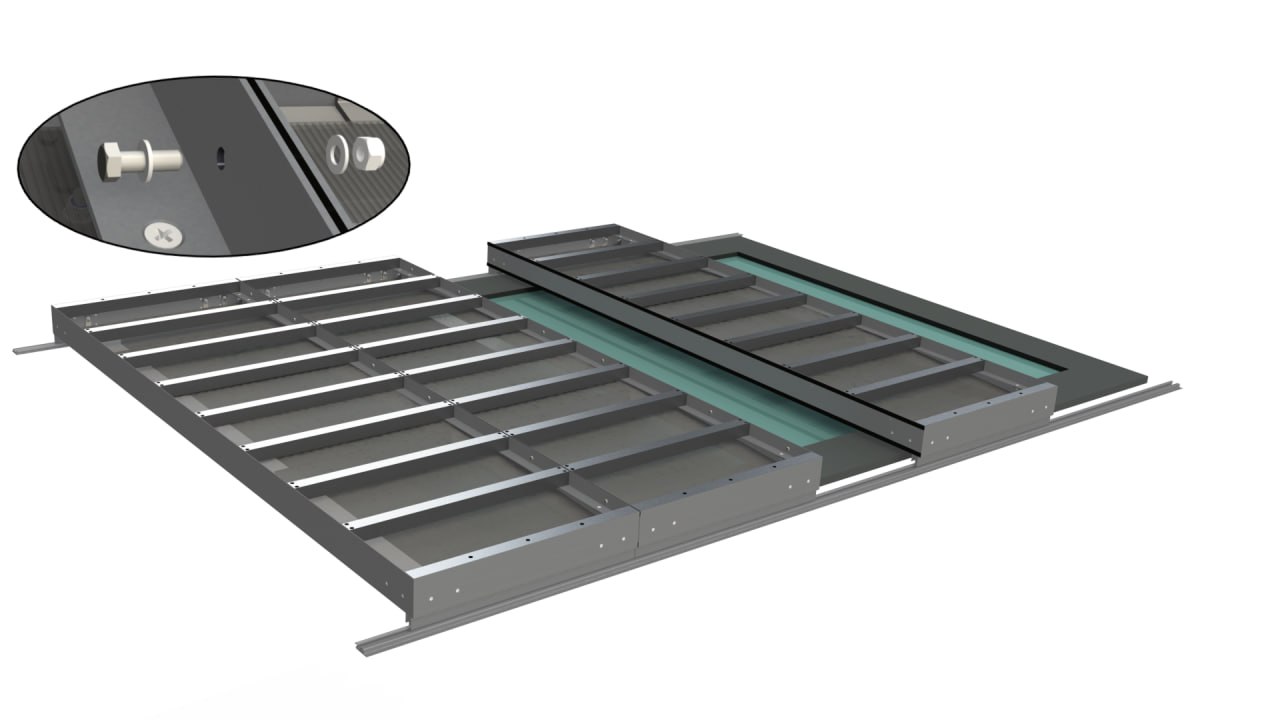

Откатная терраса «Терра» состоит из отдельных модулей (сегментов), собранных на производстве. На объекте они соединяются между собой болтами. Такая модульная система снижает логистические расходы и позволяет выполнять монтаж на объектах с ограниченным проездом или проходом.
Конструкция продумана так, чтобы монтаж могли выполнить всего два человека, что дополнительно сокращает трудозатраты.
Все крепёжные элементы и соединения изготовлены из нержавеющей стали и входят в комплект поставки.
Движение террасы осуществляется вдоль длинной стороны бассейна. Секции могут сдвигаться как в одну сторону, так и в две противоположные стороны.
Общая длина террасы формируется за счёт соединения модулей между собой. Длина одного модуля – до 1,05 м. Ширина террасы – до 4,50 м. Высота каркаса без террасной доски составляет 220 мм. Вес одного модуля – от 50 до 80 кг без учёта настила.
Расчётная распределённая нагрузка на один модуль шириной 4,5 м составляет 250 кг без видимых деформаций. Например, терраса для бассейна длиной 6 метров выдерживает до 1500 кг равномерно распределённой нагрузки.
На объекте выполняется соединение модулей и облицовка террасной доской. Торцы по периметру не требуют дополнительной отделки, так как лицевые части несущего алюминиевого профиля уже имеют декоративное полимерное покрытие выбранного цвета. Это упрощает и ускоряет процесс обшивки.
Защита воды и снижение расходов на обслуживание
Конструкция выполняет функции защитного покрытия и помогает снизить нагрузку на системы обслуживания бассейна:
- Уменьшает попадание листьев, пыли, мусора и насекомых в воду;
- Снижает испарение и теплопотери;
- Позволяет уменьшить расход химии и нагрузку на систему фильтрации.
Формат 4,5 м и внешний вид
Ширина 4,5 метра подходит для большинства частных бассейнов и позволяет сохранить удобное пространство вокруг чаши. Конструкция выглядит аккуратно и не перегружает участок визуально.
- Терраса изготавливается по размерам конкретного бассейна при ширине 4,5 м;
- Возможны различные варианты облицовки: террасная доска, лиственница, ДПК, искусственная доска или алюминиевые вставки;
- Алюминиевые элементы окрашиваются порошковой краской с подбором цвета под фасад дома и ландшафт участка.
Управление и область применения
Терраса может перемещаться вручную или с использованием автоматического привода. Роликовый механизм и направляющие с декоративными накладками обеспечивают плавный ход секций и безопасную эксплуатацию.
Раздвижная терраса «Терра» шириной 4,5 метра подходит для частных бассейнов, где важны безопасность, снижение эксплуатационных затрат и аккуратный внешний вид зоны отдыха.
Раздвижная терраса – это не просто покрытие для бассейна, а многофункциональное решение для комфортного использования участка. Высокое качество заводского изготовления, долговечность и продуманная конструкция делают террасы «Терра» надёжным и практичным выбором.
Особенности конструкции
Элементы конструкции откатной террасы «Терра»
В движение террасу приводит система роликов (1), количество которых зависит и просчитано в соответствии с количеством модулей (сегментов). Каждый ролик выполнен из высокопрочного полиамида и оснащён двумя подшипниками из нержавеющей стали. Ролики установлены в специальный скрывающий их, алюминиевый профиль (3).
Терраса передвигается по направляющим алюминиевым рельсам с декоративным колпачком, закрывающим крепёжные элементы (2).
Основа террасы – это специально разработанный нашими инженерами несущий алюминиевый профиль (4) с предусмотренной системой отведения воды, который обеспечивает необходимую жёсткость и прочность конструкции.
Угловые соединения несущего профиля обеспечены прочными и цельными элементами крепления, выполненными из нержавеющей стали (5).
На несущем профиле установлены алюминиевые поперечные лаги обрешётки (7) с необходимым шагом для установки террасной доски (6).
Также внутри каждой секции террасы установлен лист поликарбоната (9), имеющий нужный наклон за счёт алюминиевой трубки (8), который служит для отведения воды и конденсата в специальные проёмы основного профиля террасы, а также для дополнительной теплоизоляции.
Все профили, используемые в террасе изготовлены по собственным чертежам на заводе «Alutech» и имеют полимерное покрытие в трёх вариантах цветов. Все соединительные элементы и крепёж выполнены из нержавеющей стали.
Алюминиевый каркас и раздвижной механизм
Каркас террасы выполнен из алюминиевого профиля, устойчивого к влаге, коррозии и перепадам температур. Материал обеспечивает необходимую жёсткость при сравнительно малом весе конструкции.
- Модульные секции перемещаются по направляющим с помощью роликового механизма.
- Возможен полный или частичный доступ к бассейну.
- Модульная схема облегчает транспортировку и монтаж на объектах с ограниченным подъездом.
Заводское изготовление и крепёж
Терраса изготавливается в заводских условиях с контролем размеров и качества сопряжений. На объект поставляются готовые модули, что уменьшает объём работ на площадке.
- Сборка выполняется на болтовых соединениях без сварки.
- Применяется нержавеющий крепёж, устойчивый к влаге и реагентам для обработки воды.
Откатная терраса «Терра» состоит из отдельных модулей (сегментов), собранных на заводе-изготовителе. Они крепятся между собой болтами непосредственно на объекте. Данная модульная система позволяет сократить логистические расходы, а также осуществлять монтаж на объектах с ограниченным проездом и проходом.
Терраса спроектирована таким образом, что для монтажа достаточно будет задействовать двух человек, что также позволяет сократить трудозатраты.
Все крепежные элементы и соединения выполнены из нержавеющей стали и поставляются в комплекте с террасой.
Движение террасы происходит по длинной стороне бассейна. Сдвигаться может как в одну сторону, так и в две противоположные стороны.
Общая длина террасы определяется наращиванием модулей между собой. Длина одного модуля – до 1,05м. Ширина террасы – до 4,50м. Высота каркаса без террасной доски 220мм. Вес одного модуля от 50кг до 80кг без учета террасной доски. Расчетная распределенная нагрузка на один модуль шириной 3,5м – 250кг (без видимых деформаций), соответственно терраса на 6-ти метровый бассейн будет выдерживать 1500кг равномерно распределенной нагрузки.
На объекте выполняется крепление модулей между собой и облицовка террасной доской. Торцы по всему периметру террасы не нужно закрывать отделочным материалом, так как там находится лицевая часть несущего алюминиевого профиля, с полимерным покрытием выбранного цвета. Это значительно упрощает процесс обшивки террасной доской.
Доставка и оплата
Оплата: безналичным расчетом.
Срок изготовления павильона: от 7 календарных дней.
Документация
ПДФ файл "Руководство по эксплуатации"
